Модуль передачи потока Ethernet 10Tx/100Tx по каналам потока Е1
Назначение
Модуль предназначен для передачи потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1.
Модуль сертифицирован в составе аппаратуры ЦВОЛТ «Гвоздь». Сертификат № ОС-1-СП-0848.
Модуль имеет 2 интерфейса Е1 и один интерфейс Ethernet 10/100Tх.
В модуле встроен полнодоступный кросс-коммутатор который позволяет выделить заданное пользователем количество каналов по 64Кбит/с для передачи потока Ethernet в транзитном потоке Е1.
Пропускная способность потока Ethernet определяется количеством выделенных канальных интервалов потока Е1 и может варьироваться пользователем от 64 Кбит/с до n*64 Кбит/с, n=1..31.
Максимальная пропускная способность потока Ethernet - 1,984 Мбит/с, при количестве выбранных канальных интервалов потока Е1 равном 31.
Интерфейс Ethernet модуля поддерживает любые протоколы передачи пакетов, в том числе передает расширенные пакеты (VLAN).
Неиспользуемые канальные интервалы ретранслируются без изменений.
При отключенном питании транзитный «Модуль передачи потока Ethernet 10TX/100TX» передает проходящий через его разъемы поток Е1 без изменений.
Возможные схемы организации связи: «точка-точка», «кольцевая линия», «цепь»
Схема организации связи «кольцевая линия» работает по принципу концентратора (HUB).
Выпускается две модификации полукомплектов:
- с питанием от постоянного напряжения от -36 В до -72 В;
- с питанием от переменного напряжения 220 В, 50 Гц.
Конструктивно модуль выполнен в виде закрытого малогабаритного корпуса.
Схемы организации связи
Рисунок. Назначение и схема организации связи модуля для передачи потока Ethernet 10Tх/100Tх по каналам потока Е1
Состав оборудования. Конструктивное исполнение. Назначение
|
Код заказа |
Наименование |
Назначение и Конструктивное исполнение |
|

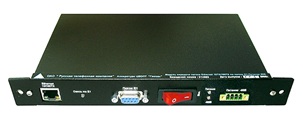

РТК.32.1 |
Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1. Питание -60 В |
Передача потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1 |
|
РТК.32.2 |
Полукомплект передачи потока Ethernet 10Tх/100Tх по каналам потока Е1. Питание ~220 В, 50 Гц |
Передача потока Ethernet с интерфейсом 10Тх/100Tх по каналам потока Е1 |
|
РТК.16.2 |
Универсальная крепёжная пластина, 19”, 6U |
Универсальная пластина для крепления от 1 до 12 модулей: - в открытую стойку 19” конструктива; - в шкаф 19” конструктива; - на стенах здания |
|

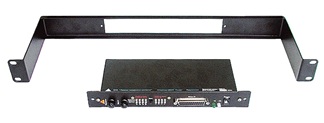

РТК.16.12 |
Одноместная универсальная крепежная пластина , 19”, 1U. Модификация 1 |
Для крепления одного модуля: в открытую стойку 19” конструктива; в шкаф 19” конструктива; на стенах здания. |
Технические характеристики
|
Параметры |
Значения |
|
Возможные схемы организации связи |
1. «точка-точка». Пунктов связи - 2. Количество передаваемых канальных интервалов – 0..31 (не используется 0 КИ). 2. «кольцевая линия». Максимальное количество пунктов связи – 256. Количество передаваемых канальных интервалов – 0..31 (не используется 0 КИ). |
|
Скорость передачи потока Ethernet в потоке Е1 |
n*64Кбит/с, n=1..31, от 64Кбит/с до 1984Кбит/с |
|
Параметры тракта 2,048 Мбит/с |
Полностью соответствуют рекомендации G.703. Тракты 2,048 Мбит/с аппаратуры поддерживают по приему любой протокол передачи данных с использованием кодов передачи ЧПИ (AMI) или МЧПИ (HDB3). Передача по тракту 2,048 Мбит/с ведётся в коде МЧПИ (HDB3) |
|
Сигнализация |
На передней панели полукомплекта расположены светодиодные индикаторы, которые отражают: наличие напряжения питания; наличие цикловой синхронизации по приему потока Е1; связь и связь/активность (Ethernet); индикатор наличия связи между всеми соединенными по Е1 модулями |
|
Поддержка CRC4 |
Да |
|
Напряжение питания |
От – 36В до – 72В (постоянное) или 220 В, 50 Гц (переменное) |
|
Потребляемая мощность полукомплекта, не более Вт |
5 |
|
Габаритные размеры, мм |
220х90х30 |
|
Вес полукомплекта, не более, кг |
0,8 |
|
Возможность монтажа |
- в открытую стойку 19” конструктива; - в шкаф 19” конструктива; - на стенах здания. |
Таблица. Экспериментальные данные. Установившаяся скорость передачи данных между двумя компьютерами при максимальной пропускной способности потока Ethernet
|
Point-to-Point («точка-точка») |
Скорость, кбайт/с |
Скорость, мбит/с |
|
В одну сторону |
230 |
2,3 |
|
Друг на друга |
213 |
2,1 |
|
MultiPoint («кольцевая линия» из 3-х пунктов связи) |
Скорость, кбайт/с |
Скорость, мбит/с |
|
В одну сторону |
221 |
2,2 |
|
Друг на друга |
111 |
1,1 |
Контроль и управление
В комплект поставки входит программное обеспечение «ТТ: Центр управления» для оконечного модуля» и «МТ: Центр управления» и транзитного модуля».
Требования к компьютеру: MS Windows (операционная система) любой версии.
Программа позволяет с любого компьютера локальной сети:
- сконфигурировать аппаратуру «Транзит», определить количество канальных интервалов потока Е1, используемых для передачи потока Ethernet 10Tx/100Tx;
- просмотреть текущее состояние всех потоков Е1 в реальном времени;
- произвести «горячую» настройку аппаратуры «Транзит» без перезапуска;
- установить заворот, т.е. сделать модуль передачи потока Ethernet оконечным;
- ограничить доступ пользователей к «Центру управления» с помощью паролей;
Специальная функция: ограничение количества Модулей, составляющих «кольцевую линию», таким образом, Вы можете быть уверены, что Вашу сеть не прослушивают, и нет инородных «врезок» в сеть передачи данных.
Гарантия
Гарантийный срок 3 года с момента отгрузки. В течение этого срока мы гарантируем бесплатный ремонт вышедшего из строя оборудования, бесплатное обновление программного обеспечения.
